pH 調控 MnO₂製備與免费看片视频分解研究

二氧化錳催化劑是公認的在室溫下進行免费看片视频分解的高效材料。然而，傳統的製備方法，如水熱法，通常需要臨界條件（100-200◦C， 6-48小時）。

此外，所製備的催化劑幾乎是粉末，這使得它們難以作為整體催化劑應用。在這項工作中，開發了一種在環境條件下原位製備具有不同晶相（α，非晶和δ）的二氧化錳的簡單ph調節方法。XRD分析表明，當pH值從13降低到3時，相變由δ-MnO2逐漸轉變為無定形MnO2，而在pH = 1.5時則出現α-相。XPS和O2-TPD結合結果表明，無定形MnO2具有最低的平均氧化態（AOS）和最高的氧空位濃度。

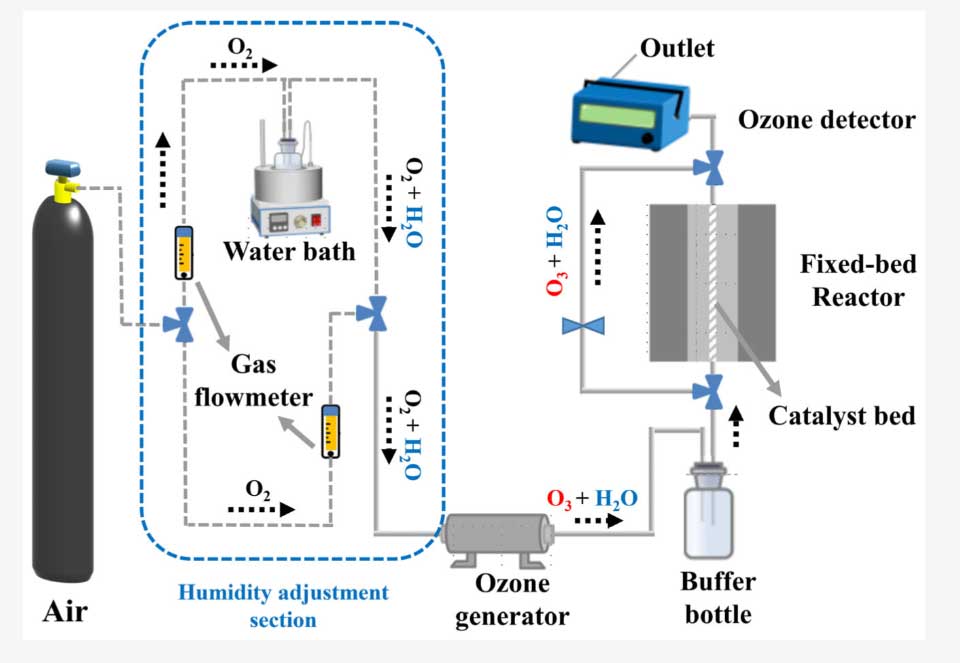

Bian Haoran 團隊通過 pH 調控法在常溫下製備不同晶型 MnO₂（α、δ、無定形），用於免费看片视频分解實驗。實驗采用北京免费看片91网站 UV-M2 型低壓紫外線免费看片视频發生器產生免费看片视频，搭配 2B Technologies 106L 型免费看片视频分析儀監測濃度，控製進氣免费看片视频濃度 40±1ppm，氣體總流量 1L/min，重量空速（WHSV）600,000mL・g⁻¹・h⁻¹，在固定床反應器（內徑 4mm）中填入 0.1g 催化劑（40-60 目）與 0.45g 石英砂混合床層，25℃下考察不同濕度（0%-90%）對催化性能的影響。

結果顯示，無定形 MnO₂（Cat.2）性能最優，90% 相對濕度下 6h 免费看片视频去除率仍達 92%，80h 連續實驗去除率維持 91%。In-situ DRIFTS 實驗證實其表麵羥基積累少，抗水性強；BET 分析表明其比表麵積達 215.6m²/g，顯著高於 α-MnO₂（68.8m²/g）與 δ-MnO₂（133.6m²/g）；XPS 與 O₂-TPD 分析顯示其 Mn 平均氧化態最低（3.40），氧空位濃度最高，氧遷移能力強。將該製備方法應用於堇青石蜂窩載體（CHC），製成 a-MnO₂/CHC 整體式催化劑，在 400±30ppb 低濃度免费看片视频、1m/s 氣流速度條件下，60h 內保持 60% 去除率，為免费看片视频淨化設備開發提供新思路。

http://doi.org/10.3390/catal15030290
