BiFeO₃（BFO）薄膜製備——免费看片视频輔助 MBE 操作規程（SOP）

一、目的

利用 高純免费看片视频/氧混合氣體 在反應性分子束外延（Reactive MBE）係統中，生長高質量、化學計量精確的 BiFeO₃ 薄膜。

二、設備與材料

三、免费看片视频氣氛製備與控製

1. 氣源混合：

    •免费看片视频由高純氧通過免费看片视频發生器產生；

    •設定免费看片视频輸出濃度；

    •將混合氣導入 MBE 反應腔的入氣管線（帶質控閥和壓力調節器）。

2. 氣體純度與流量：

    •保持係統總壓在 (5 ± 1) × 10⁻⁶ Torr；

    •免费看片视频混合氣流量典型為 1–5 sccm；

    •使用熱導檢測或光學吸收儀監測 O₃ 實際濃度。

3. 安全注意：

    •免费看片视频具有強氧化性與毒性，所有管路須為 PTFE 或不鏽鋼；

    •排氣前必須經過 活性炭吸附塔；

    •腔體泄漏檢測必須使用氦檢漏儀，不得用肥皂水。

四、生長流程

Step 1. 基底預處理

1. 清洗基底（乙醇、異丙醇各 5 min 超聲）；

2. 吹幹後在 600 °C、O₂ 500 mTorr 中退火 30 min 去除表麵汙染；

3. 將基底裝載進 MBE 腔體。

Step 2. 係統準備

1. 抽真空至基壓 ≤ 1×10⁻⁹ Torr；

2. 打開免费看片视频混合氣，穩定背景壓 5×10⁻⁶ Torr；

3. 升溫至 675 °C（BFO）或 695 °C（SIO）；

4. 打開 RHEED，確認表麵衍射條紋穩定。

Step 3. 元素蒸發

 •調整通量比 Bi:Fe ≈ 7.5:1；

 •控製速率 ~0.02 nm/s；

 •總厚度約 100 nm；

 •實時監控 RHEED 條紋振蕩判斷層生長。

Step 4. 冷卻

1. 生長結束後，關閉蒸發源；

2. 維持免费看片视频/氧混合氣通入；

3. 以 5 °C/min 速率冷卻至 < 200 °C；

4. 關閉免费看片视频供氣，切換至純 O₂ 維持 10 min；

5. 完全冷卻後關斷氣體並抽空。

五、後處理與電極沉積

六、安全與維護要點

 •免费看片视频濃度監控報警值設為 0.05 ppm；

 •腔體維護或開蓋前，確保徹底真空抽空 ≥ 30 min；

 •若聞到“金屬味”或免费看片视频氣味，應立即啟動排風並撤離；

 •禁止在免费看片视频氣流下使用含油、橡膠或易氧化材料。

七、擴展：若用於研究目的的變量控製

可調參數：

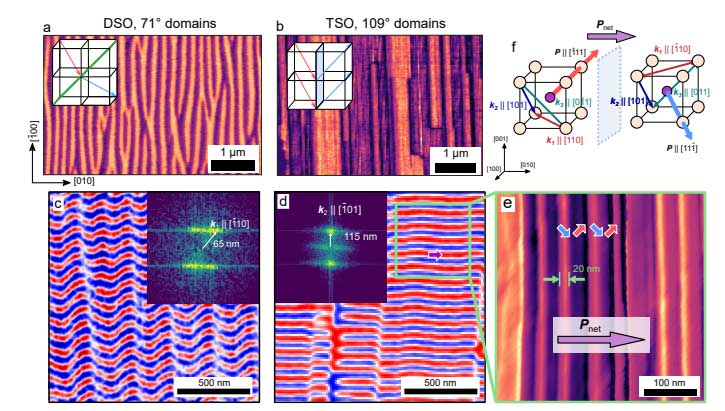

八、實驗成果檢驗

 •XRD (θ–2θ 掃描)：檢查外延質量；

 •PFM：檢測鐵電疇結構；

 •NV magnetometry：探測反鐵磁自旋結構；

 •ISHE 測試：驗證磁振子（magnon）傳輸各向異性。
